Gleitschalungsmaschinen für Quadrat- und Flughafenbeläge

Spezifikationen: AHT4000/AHT6000/AHT8000/AHT7500S

*: Wahlweise beträgt die Grundpflasterbreite 2500 mm oder 3500 mm und die Pflasterbreite wird in Intervallen von 250 mm oder 300 mm verbreitert.

Die individuelle Anpassung erfolgt kundenseitig entsprechend den tatsächlichen Bauanforderungen.

**:Option 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 U/min;

Option2--TAD850VE, Volvo 160 kW/2200 U/min.

***:Option -QSB6.7-C260-30, Cummins, 194 kW/2200 U/min

Alle Informationen und Spezifikationen sind zum Zeitpunkt der Drucklegung korrekt und können ohne vorherige Ankündigung geändert werden.

Merkmale

一,Leistungsmerkmale:

Die Betonpflastermaschinen AHT4000/6000/8500/7500S sind mit einem vollhydraulischen Antrieb, einer zentralen Computersteuerung mit Echtzeitüberwachung und Selbstdiagnosefunktionen sowie automatischen Nivellierungs- und Verfolgungssystemen ausgestattet.

● ÜBERBLICK

Diese innovative, fortschrittliche und praktische Maschine von hohem Standard ist ein wichtiges Spezialgerät für den Bau von Betonstraßen-, Platz- und Flughafenbelägen.

●HOCHFLEXIBLER BETON-GLEITSCHALUNGSBAU

Der Gleitschalungsfertiger kann standardmäßige Betonstraßenbeläge mit einer Breite von 3,0 m bis 8,5 m und einer Dicke von bis zu 450 mm präzise herstellen.

●Betonverdichtungsmechanismus

Der Fertiger ist mit einem hydraulischen Rüttlerantrieb ausgestattet. Serienmäßig ist der Fertiger mit 14 Hydraulikanschlüssen ausgestattet (optional: 9 oder 18). Gleichzeitiges Streuen, Abziehen, Rütteln, Stampfen und Extrudieren beim Einbau von Tragschicht und Betonfahrbahn.

●EFFIZIENTES MOTORMANAGEMENTSYSTEM

Die Einstellung des ECO-Modus passt die Motorleistung automatisch an die aktuellen Leistungsanforderungen an, um einen kraftstoffsparenden Dieselverbrauch und geringe Geräuschemissionen zu gewährleisten. Die AHT6000/8500/7500S sind mit VOLVO TAD552VE/TAD851VE/TAD852VE-Motoren ausgestattet, die über modernste Hochleistungsmotorentechnologie (bis zu 210 kW/290 PS Ausgangsleistung) verfügen und die Emissionsstandards der EU-Stufe IIIA erfüllen.

●ROBUSTES MASCHINENDESIGN und LANGLEBIGE PFLASTERFORM

Die robuste Konstruktion der Maschine garantiert gleichbleibend hohe Leistung beim Betonieren und präzise Einbauergebnisse selbst unter schwierigen Baustellenbedingungen. Der Fertiger kann mit metrischen Pflasterschalungen der 8,5 m (oder 9 m) Serie kompatibel sein. Die 3,5 m bis 8,5 m Serie wird standardmäßig mit einer Verschleißsohle geliefert und kann mit einem optionalen Dachprofil ausgestattet werden.

●HOCHPRÄZISES LENK- UND ANTRIEBSSYSTEM

Automatische Nivellierungs- und Spurführungssysteme sorgen für Ebenheit, Geradlinigkeit und Glätte des Pflasters in Straßenkurven. Das intelligente Steuerungssystem und das Anti-Rutsch-Lenksystem für einen extrem reibungslosen Betrieb sorgen für die Geradlinigkeit eines präzisen Betonpflasters.

●PERFEKTE ERGONOMIE UND HANDHABUNG

Die ergonomisch gestaltete Fahrerplattform bietet ein benutzerfreundliches Bedienkonzept und außergewöhnliche Sicht, was dem Bediener die Arbeit erleichtert. Vollhydraulischer, unabhängiger Antrieb, Mikrocomputer mit Display und Selbstdiagnosefunktion. Ergonomisches Design mit intelligenten Bedienelementen für Bedienkomfort und Leichtigkeit.

●VOLLSTÄNDIG MODULARES MASCHINENDESIGN

Der vollständig modulare Aufbau der Maschine ermöglicht eine flexible Umrüstung und Aufrüstung mit neuen Optionen entsprechend den Anforderungen des Anwenders. Kompakte Abmessungen und minimaler Umrüstaufwand sorgen dafür, dass der Fertiger leicht verladen und wirtschaftlich transportiert werden kann. Je nach Konfiguration können Dübelsetzer oder Pendel- und Längsglätter während des Transports an der Maschine montiert bleiben.

AHT4000/6000/8000/7500SGleitschalungsfertiger sind mit einem vollhydraulischen Antrieb, einer zentralen Computersteuerung mit Echtzeitüberwachung und Selbstdiagnosefunktionen sowie automatischen Nivellierungs- und Verfolgungssystemen ausgestattet.

Diese innovative, fortschrittliche und praktische Maschine von hohem Standard ist ein wichtiges Spezialgerät für den Bau von Hochgeschwindigkeitszügen und Betonstraßen.

● Die Betonpflastermaschinen AHT4150/6000/8000/7500S eignen sich für den Bau von Tragschichten und Betonstraßen für Hochgeschwindigkeitszüge.

● Gleichzeitige Vorgänge wie Streuen, Abkratzen, Vibrieren, Stampfen und Extrudieren beim Einbau der Tragschicht und der Betonstraße.

● Vollhydraulischer, unabhängiger Antrieb, Mikrocomputer mit Display und Selbstdiagnosefunktion.

● Ergonomisches Design mit intelligenten Bedienelementen für komfortable und einfache Bedienung.

● Importierte Schlüsselkomponenten, um die Zuverlässigkeit der Maschine zu gewährleisten und die Lebensdauer des Fertigers zu verlängern.

Merkmale (9)

Volvo / Cummins wassergekühlter Motor, leistungsstark, hohes Drehmoment,

niedriger Kraftstoffverbrauch, Emission entspricht den europäischen Umweltvorschriften.

Superhohe Frequenz, starke Vibration, hohe Dichte der Oberseitenpflasterung

Automatische Nivellierungs- und Verfolgungssysteme sorgen für eine ebene Pflasteroberfläche und gerade Straße.

Die Steuerung erfolgt über zwei Hydraulikzylinder zur Regulierung der Betonmenge, die der Formschablone zugeführt wird, die entweder vollständig oder unabhängig voneinander links oder rechts auf und ab bewegt werden kann.

Zwei hydraulisch angetriebene Raupenfahrwerke und eine Mikrocomputersteuerung gewährleisten eine voreingestellte konstante Geschwindigkeit, einen korrekten Geradeauslauf und eine sanfte Lenkung in Kurven.

Perfektes ergonomisches Design und Bedienkonzept

Der ergonomisch gestaltete Fahrerstand zeichnet sich durch ein benutzerfreundliches Bedienkonzept und hervorragende Sicht aus, die dem Bediener die Arbeit erleichtert.

Die Zentralschmierung kann automatisch erfolgen. Hochtemperatur- und Antriebskomponenten werden mit Schmierfett befüllt, was die Verschleißzeit effektiv verlängert und die Zuverlässigkeit von Stampfer und Zuführung erheblich verbessert.

STANDARD- ODER OPTIONALE AUSRÜSTUNG

1. Hydraulische Vibratoren

Der Fertiger verfügt serienmäßig über 14 Hydraulikanschlüsse zur Versorgung der hydraulischen Rüttler (9 oder 24 optional erhältlich)

2. Separate Seitenleisteneinfüger

Seitliche Ankereinsetzer auf beiden Seiten setzen automatisch Anker ein, um angrenzende Straßenbeläge zu pflastern

3. Längs-Verbindungsstangeneinsetzer (Nur für AHT8500/SF7500S)

Um ein Auseinanderdriften der Platten an den Längsstößen zu verhindern, werden automatisch Längsanker eingelegt.

4, Optional SUPER GLATTER

Der Superglätter aus hochwertigem Material sorgt für eine perfekte Oberflächenqualität

5. Optionaler Oszillationsbalkeneinführer (Nur für AHT7500S)

Durch den exzentrisch angetriebenen Hochleistungs-Oszillationsbalken mit automatischer Hubfunktion bei Maschinenstopp können sämtliche Unebenheiten in der Betonfahrbahnoberfläche beseitigt werden.

6. Optionaler DBI-Inserter (Nur für AHT7500S)

Der am Maschinenrahmen montierte umfangreiche Dübeleinsetzer (DBI) (nur für AHT7500S) verfügt über die optionale automatische Einsetzfunktion, mit der der Dübel an der exakten Position eingesetzt werden kann.

VORTEILE DER GLEITSCHALUNGSFERTIGER DER SERIE AHT4000/6000/8500/7500S

1. Leistungsstarker Motor

Der leistungsstarke Motor gewährleistet jederzeit einen effektiven Betoneinbau im optimalen Leistungs- und Drehmomentbereich.

2. Leistungsoptimiertes Eco-Mode-Motormanagement

Der ECO-Modus kann die Motorleistung automatisch an die Leistungsanforderungen anpassen und so optimale Motoreffizienz, sparsamen Dieselverbrauch und geringe Geräuschemissionen gewährleisten.

3. Einheitliches Bedienkonzept, ergonomisch optimiertes, übersichtliches Bedienfeld

Mit seinem modernen Bildschirm und den klaren, sprachneutralen Symbolen unterstützt das Bedienfeld den produktiven Einsatz vor Ort. Das einheitliche, selbsterklärende Bedienkonzept verschiedener Modelle bietet bessere Synergieeffekte.

4. Der einfache Zugang zu den Wartungs- und Inspektionspunkten minimiert den Wartungsaufwand.

5. Hochwertige Maschinensteuerung Die hochwertige Maschinensteuerung mit der von ZJAR PAVING entwickelten Software erhöht sowohl die Betriebssicherheit als auch das Einsatzspektrum des Gleitschalungsfertigers.

6. SERVICEDIAGNOSE SYSTEMWIDIAG

ZJAR PAVER, das Service-Diagnosesystem mit standardisierter Schnittstelle ermöglicht Technikern eine schnelle Fehlerbehebung direkt vor Ort.

7. Querneigungskontrollsystem

Die innovative, von ARAN entwickelte elektronische Technologie zur Querneigungssteuerung verkürzt die Reaktionszeit der Maschine erheblich und führt zum gewünschten Pflastereffekt.

8. Geschwindigkeitsanpassung (Maschinenlauf und Geschwindigkeitsregulierung)

Durch die computergestützte Geschwindigkeitsanpassung jedes einzelnen Kettenlaufwerks können die Vorgaben auch beim Kurveneinbau exakt eingehalten werden.

9. Schnelle Umrüstung beim Transport und einfacher Transport

Der minimale Umbauaufwand beim Transport reduziert die Betriebskosten. Die Wendigkeit und die kompakten Maschinenabmessungen erleichtern den Transport.

Handlungsrichtlinien:

Bewahren Sie den Zusammenhalt des Teams, nutzen Sie den Teamgeist voll aus, nutzen Sie wissenschaftliche und technologische Innovationen als starke Triebkraft, schöpfen Sie technische Vorteile voll aus, entwickeln Sie Marketingmethoden weiter, entwickeln Sie besondere und exquisite Funktionen aus und bringen Sie das Niveau von Zhenjiang Aran Machinery auf ein höheres Niveau.

Anwendungsszenen:

Szenen vom Platz- und Flughafenbau

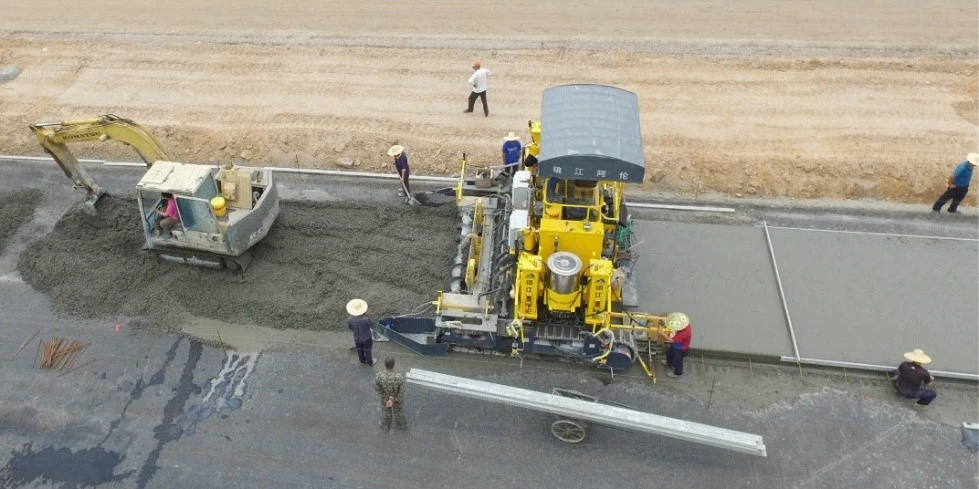

Szenen vom Straßenbau

Gleitschalungsbelag mit ebener Oberfläche und guter Verdichtung

AHT8500 Einstufiges Formen mit guten und sauberen Ecken und Kanten

Präzises Arbeiten mit der Nivellierautomatik führt zu höchster Ebenheit der Straßenoberfläche.

In vielen Regionen Südostasiens ist es vorgeschrieben, Stahlmatten in die Betondecke einzubauen.

Bei manchen Projekten ist zudem das Einbringen von Längsankern in Betonformen erforderlich, die auch manuell vorab platziert werden können.

Anwendung des Mechanismus zum automatischen Einsetzen von Zugstangen

Arbeitsprinzip:

Der Betonmischer schüttet die Betonmischung vor den Streuer; der Fertiger bewegt sich mit einer bestimmten Geschwindigkeit vorwärts; der Arbeitsmechanismus beginnt zu arbeiten. Der Schneckenstreuer trennt den aufgehäuften Beton nach links und rechts und verteilt ihn gleichmäßig vor der Abstreifplatte. Die temporäre Abstreifplatte, deren Höhe hydraulisch einstellbar ist, streift den Zementbeton auf die erforderliche Dicke vor dem Einbau ab. Der frequenzumwandelbare Plug-in-Vibrationsstab vibriert mit einer bestimmten Frequenz, um Luft auszutreiben, die sich beim Mischen in den Beton einmischt, und um dann Poren zu beseitigen.

Arbeitsbeginn

Szene aus dem städtischen Straßenbau in Südostasien, bei dem jeweils die Hälften des Straßenbelags asphaltiert wurden.

Die deutlich verbesserte Bauqualität und Arbeitseffizienz wurde von den örtlichen Eigentümern hoch gelobt

Baustellen in Afrika in Nigeria, Madagaskar, Senegal und Mauritius

Koordinierter Pflastervorgang, bringt hohe Arbeitseffizienz

Pflasterbau: Wenn Sie Hindernissen aus dem Weg gehen müssen, sind mehrere einfache Betonschalungen nötig, um die Neupflasterung abzuschließen.

Autobahn der Klasse 1 in Puerto Princess, Philippinen

Zwei Lademöglichkeiten für den Seetransport:

Es müssen keine großen Teile, wie etwa die Raupenkette, entfernt werden; die gesamte Maschine wird in einem Flachcontainer geliefert; beim Transport zur Baustelle ist sie nach der Montage einiger Zubehörteile betriebsbereit, wie in der Abbildung oben gezeigt.

Zerlegen Sie die Raupenkette der gesamten Maschinenausrüstung in einzelne Kleinteile und legen Sie diese in den Container. Bei der Lieferung auf die Baustelle sind viele Montagearbeiten erforderlich, bevor mit der Konstruktion begonnen werden kann.

Beladung für Landtransport:

Verladung der Ware für den Landtransport: Den Fertiger auf den Plattformanhänger heben

Fahren Sie den Fertiger vom seitlich angebrachten, speziellen Gehstützrahmen auf den Plattformanhänger.

Langstrecken-Straßentransport mit Pritschenanhänger

Kundendienst:

Verpflichtung zum Kundendienst für Produkte

Der Hersteller garantiert die Qualität des Geräts für einen Zeitraum von 12 Monaten nach Zahlungseingang (ausgenommen normaler Verbrauch, Motorteile und Verbrauchsmaterialien). Während der Garantiezeit garantiert der Verkäufer den Betrieb des Geräts in vollem Umfang. Wenn während der Garantiezeit während des Betriebs des Geräts Qualitätsmängel oder Schäden auftreten, liefert der Verkäufer dem Benutzer dieselben Ersatzteile auf Kosten des Verkäufers per Luftfracht.

Sobald der Betonfertiger verkauft ist, wird auf Wunsch des Endverbrauchers ein professioneller Servicetechniker von einer inländischen oder ausländischen mobilen Servicestation für einen Zeitraum von 15 Tagen kostenlos zur Installation, Inbetriebnahme und technischen Schulung an die Baustelle geschickt. Das Hin- und Rückflugticket zur Baustelle und die lokalen Transportkosten des professionellen Servicepersonals gehen zu Lasten des Benutzers. Wenn für das Projekt des Käufers nach Abschluss der Inbetriebnahme und der technischen Schulung zusätzliche technische Dienstleistungen erforderlich sind, wird der Verkäufer dafür sorgen, dass sein Servicetechniker den Aufenthalt verlängert oder die Baustelle besucht.

Das Unternehmen wird die Produkte weiter optimieren und eine Servicegarantie bieten. Nach Erhalt der Serviceanfrage des Käufers wird innerhalb von 24 Stunden eine schriftliche Antwort mit der entsprechenden Behandlungsmethode angeboten und die Teile werden so schnell wie möglich per Luftfracht oder Expressversand an den Standort des Benutzers gesendet, sodass unsere Benutzer im Ausland lebenslange technische Dienste und Ersatzteilversorgung genießen können.

Qualitätssicherung für Produktionsprozess und Fertigung

Zhenjiang Aran Machinery Co., Ltd. ist ein professionelles Produktionsunternehmen für Straßenbaumaschinen. Es konzentriert sich seit mehr als 30 Jahren auf die Forschung und Entwicklung von Straßenbaumaschinen und hat umfangreiche Erfahrungen in der Konstruktion und Herstellung von Straßenbaumaschinen gesammelt. Das Unternehmen verfügt über eine starke technische Kraft, exquisite Fertigungstechnologie und umfassende Managementerfahrung. Zhenjiang Aran hat die Technologie der ursprünglichen Produkte von Zhenjiang Road Machinery Company übernommen und die Produktleistung und -qualität weiterentwickelt und kontinuierlich verbessert.

Getreu dem Grundsatz „Alles für den Benutzer“ bietet das Unternehmen maßgeschneiderte Dienstleistungen für die Ausrüstung entsprechend den Anforderungen des Benutzers. Basierend auf fortschrittlicher ausländischer Technologie, kombiniert mit den tatsächlichen Bedingungen des Straßenbaus im Inland, hat Zhenjiang Aran sein Produktdesign kontinuierlich verbessert und perfektioniert und eine Reihe von Produktgruppen für Straßenbeläge und Mischgeräte entwickelt. Inzwischen hat das Unternehmen auch die Fähigkeiten gemeistert, neue Arten von Straßenbauprodukten zu entwickeln. Mit seiner führenden Technologie, seinem Innovationsgeist, seiner zuverlässigen Qualität und seiner Servicegarantie vermarktet Zhenjiang Aran seine Produkte nun weltweit. In China, Afrika, Osteuropa, Indien, Lateinamerika, dem Nahen Osten, Russland und Südostasien trägt Zhenjiang Aran dazu bei, eine schöne Zukunft für die Welt aufzubauen.
