Beton-Gleitschalungsfertiger

(In Südostasien)

Spezifikationen:

*: Wahlweise beträgt die Grundpflasterbreite 2500 mm oder 3500 mm und die Pflasterbreite wird in Intervallen von 250 mm oder 300 mm verbreitert.

Die individuelle Anpassung erfolgt kundenseitig entsprechend den tatsächlichen Bauanforderungen.

**:Option 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 U/min;

Option2--TAD850VE, Volvo 160 kW/2200 U/min.

***:Option -QSB6.7-C260-30, Cummins, 194 kW/2200 U/min

Alle Informationen und Spezifikationen sind zum Zeitpunkt der Drucklegung korrekt und können ohne vorherige Ankündigung geändert werden.

Merkmale

Leistungsmerkmale:

AHT4000/6000/8500/7500S Betonpflastermaschinen sind mit vollhydraulischem Antrieb, zentraler Computersteuerung mit Echtzeitüberwachung und Selbstdiagnosefunktionen sowie automatischem Nivellierungs- und Verfolgungssystem ausgestattet.

● ÜBERBLICK

Diese hochwertige, innovative, fortschrittliche und praktische Maschine ist ein spezielles Gerät für den Bau von Betonstraßen-, Platz- und Flughafenbelägen.

●EFFIZIENTES MOTORMANAGEMENTSYSTEM

Die Einstellung des ECO-Modus passt die Motorleistung automatisch an die aktuellen Leistungsanforderungen an. Die AHT6000/8500/7500S sind mit VOLVO TAD552VE/TAD851VE/TAD852VE-Motoren ausgestattet, die über modernste Hochleistungsmotorentechnologie (bis zu 210 kW/290 PS Ausgangsleistung) verfügen und die Emissionsstandards der EU-Stufe IIIA erfüllen.

●HOCHFLEXIBLER BETON-GLEITSCHALUNGSBAU

Mit dem Beton-Gleitschalungsfertiger lassen sich Straßenbeläge mit einer Breite von 3,0 m bis 8,5 m und einer Dicke von bis zu 450 mm präzise fertigen.

●ROBUSTES MASCHINENDESIGNaundDAUERHAFTPflasterform

Die robuste Konstruktion der Maschine garantiert gleichbleibend hohe Leistung und präzises Betonieren unter schwierigen Baustellenbedingungen. Der Fertiger ist mit metrischen Pflasterschalungen der 8,5-m- (oder 9-m-)Serie kompatibel.

●PERFEKTE ERGONOMIE UND HANDHABUNG

Die Fahrerplattform zeichnet sich durch ein ergonomisches Design, ein benutzerfreundliches Betriebskonzept und außergewöhnliche Sicht, einen vollhydraulischen Einzelantrieb, einen Mikrocomputer mit Anzeige und Selbstdiagnosefunktion sowie intelligente Bedienelemente für komfortablen und einfachen Betrieb aus.

●HOCHPRÄZISES LENK- UND ANTRIEBSSYSTEM

Automatische Nivellierungs- und Spurführungssysteme sorgen für Ebenheit, Geradlinigkeit und Glätte des Pflasters in Straßenkurven. Das intelligente Steuerungssystem und das Anti-Rutsch-Lenksystem sorgen für die Geradlinigkeit eines präzisen Betonpflasters.

●VOLLSTÄNDIG MODULARES MASCHINENDESIGN

Der vollständig modulare Aufbau der Maschine ermöglicht eine flexible Umrüstung und Aufrüstung mit neuen Optionen entsprechend den Anforderungen des Anwenders. Kompakte Abmessungen und minimaler Umrüstaufwand sorgen dafür, dass der Fertiger leicht verladen und wirtschaftlich transportiert werden kann. Je nach Konfiguration können Dübelsetzer oder Pendel- und Längsglätter während des Transports an der Maschine montiert bleiben.

Merkmale (9)

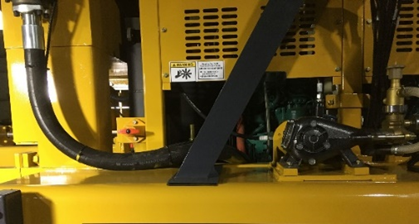

Motor

Volvo / Cummins wassergekühlter Motor, leistungsstark, hohes Drehmoment,

niedriger Kraftstoffverbrauch, Emission entspricht den europäischen Umweltvorschriften.

Vibrationsgerät

Superhohe Frequenz, starke Vibration, hohe Dichte der Oberseitenpflasterung

Automatisches Nivellierungssystem

Automatische Nivellierungs- und Verfolgungssysteme sorgen für eine ebene Pflasteroberfläche und gerade Straße.

Schabeplatte

Die Steuerung erfolgt über zwei Hydraulikzylinder zur Regulierung der Betonmenge, die der Formschablone zugeführt wird, die entweder vollständig oder unabhängig voneinander links oder rechts auf und ab bewegt werden kann.

Reisesystem

Zwei hydraulisch angetriebene Raupenfahrwerke und eine Mikrocomputersteuerung gewährleisten eine voreingestellte konstante Geschwindigkeit, einen korrekten Geradeauslauf und eine sanfte Lenkung in Kurven.

Perfektes ergonomisches Design und Bedienkonzept

Der ergonomisch gestaltete Fahrerstand zeichnet sich durch ein benutzerfreundliches Bedienkonzept und hervorragende Sicht aus, die dem Bediener die Arbeit erleichtert.

Zentralschmierung

Die Zentralschmierung kann automatisch erfolgen. Hochtemperatur- und Antriebskomponenten werden mit Schmierfett befüllt, was die Verschleißzeit effektiv verlängert und die Zuverlässigkeit von Stampfer und Zuführung erheblich verbessert.

STANDARD- ODER OPTIONALE AUSRÜSTUNG

1. Hydraulische Vibratoren

Der Fertiger verfügt serienmäßig über 14 Hydraulikanschlüsse zur Versorgung der hydraulischen Rüttler (9 oder 24 optional erhältlich)

2. Separate Seitenleisteneinfüger

Seitliche Ankereinsetzer auf beiden Seiten setzen automatisch Anker ein, um angrenzende Straßenbeläge zu pflastern

3. Längs-Verbindungsstangeneinsetzer (Nur für AHT8500/SF7500S)

Um ein Auseinanderdriften der Platten an den Längsstößen zu verhindern, werden automatisch Längsanker eingelegt.

4, Optional SUPER GLATTER

Der Superglätter aus hochwertigem Material sorgt für eine perfekte Oberflächenqualität

5. Optionaler Oszillationsbalkeneinführer (Nur für AHT7500S)

Durch den exzentrisch angetriebenen Hochleistungs-Oszillationsbalken mit automatischer Hubfunktion bei Maschinenstopp können sämtliche Unebenheiten in der Betonfahrbahnoberfläche beseitigt werden.

6. Optionaler DBI-Inserter (Nur für AHT7500S)

Der am Maschinenrahmen montierte umfangreiche Dübeleinsetzer (DBI) (nur für AHT7500S) verfügt über die optionale automatische Einsetzfunktion, mit der der Dübel an der exakten Position eingesetzt werden kann.

VORTEILE DER GLEITSCHALUNGSFERTIGER DER SERIE AHT4000/6000/8500/7500S

1 . LeistungsstarkMotor

Der leistungsstarke Motor gewährleistet jederzeit einen effektiven Betoneinbau im optimalen Leistungs- und Drehmomentbereich.

2. Leistungsoptimiertes Eco-Mode-Motormanagement

Der ECO-Modus kann die Motorleistung automatisch an die Leistungsanforderungen anpassen und so optimale Motoreffizienz, sparsamen Dieselverbrauch und geringe Geräuschemissionen gewährleisten.

3. Einheitliches Bedienkonzept, ergonomisch optimiertes, übersichtliches Bedienfeld

Mit seinem modernen Bildschirm und den klaren, sprachneutralen Symbolen unterstützt das Bedienfeld den produktiven Einsatz vor Ort. Das einheitliche, selbsterklärende Bedienkonzept verschiedener Modelle bietet bessere Synergieeffekte.

4. Der einfache Zugang zu den Wartungs- und Inspektionspunkten minimiert den Wartungsaufwand.

5. Hochwertiges Maschinensteuerungssystem

Die hochwertige Maschinensteuerung mit der von ZJAR PAVING entwickelten Software erhöht sowohl die Betriebssicherheit als auch das Einsatzspektrum des Gleitschalungsfertigers.

6. SERVICEDIAGNOSE SYSTEMWIDIAG

ZJAR PAVER, das Service-Diagnosesystem mit standardisierter Schnittstelle ermöglicht Technikern eine schnelle Fehlerbehebung direkt vor Ort.

7. Querneigungskontrollsystem

Die innovative, von ARAN entwickelte elektronische Technologie zur Querneigungssteuerung verkürzt die Reaktionszeit der Maschine erheblich und führt zum gewünschten Pflastereffekt.

8. Geschwindigkeitsanpassung (Maschinenlauf und Geschwindigkeitsregulierung)

Durch die computergestützte Geschwindigkeitsanpassung jedes einzelnen Kettenlaufwerks können die Vorgaben auch beim Kurveneinbau exakt eingehalten werden.

9. Schnelle Umrüstung beim Transport und einfacher Transport

Der minimale Umbauaufwand beim Transport reduziert die Betriebskosten. Die Wendigkeit und die kompakten Maschinenabmessungen erleichtern den Transport.

Anwendungsszenen:

Szenen vom Platz- und Flughafenbau

Szenen vom Straßen- und Tunnelbau

AHT8500 Einstufiges Formen mit guten und sauberen Ecken und Kanten

Durch die präzise Bedienung mit der Nivellierautomatik wird eine hohe Ebenheit der Straßenoberfläche erreicht.

In vielen Regionen Südostasiens ist es vorgeschrieben, Stahlmatten in die Betondecke einzubauen.

Bei manchen Projekten ist zudem das Einbringen von Längsankern in Betonformen erforderlich, die auch manuell vorab platziert werden können.

Anwendung des Mechanismus zum automatischen Einsetzen von Zugstangen

WArbeitenPPrinzip:

1.Der Betonmischer gießt die Betonmischung vor den Streuer; der Fertiger bewegt sich mit einer bestimmten Geschwindigkeit vorwärts; der Arbeitsmechanismus beginnt zu arbeiten.

2.Der Schneckenverteiler trennt den aufgehäuften Beton nach links und rechts und verteilt ihn gleichmäßig vor der Schabeplatte.

3. Die temporäre, in der Höhe hydraulisch verstellbare Abstreifplatte kratzt den Zementbeton auf die erforderliche Dicke vor dem Einbau ab.

4. Der Frequenzumwandlungs-Steckvibrator vibriert mit einer bestimmten Frequenz, um die beim Mischen in den Beton eingebrachte Luft auszutreiben und anschließend die Poren zu beseitigen.

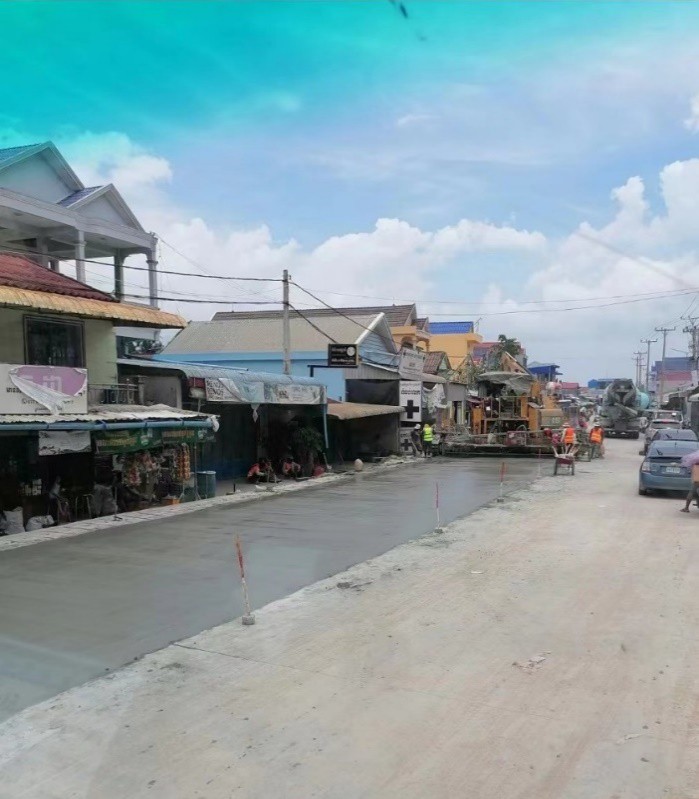

Städtischer Straßenbau in Südostasien, bei dem jeweils die Hälfte des Straßenbelags asphaltiert wurde.

Autobahn der Klasse 1 in Puerto Princess, Philippinen

In sehr kurzer Zeit wurde der Betonstraßenbau durch hochintensive Bauarbeiten schnell abgeschlossen. In Kambodscha

Die deutlich verbesserte Bauqualität und Arbeitseffizienz wurde von den örtlichen Eigentümern hoch gelobt

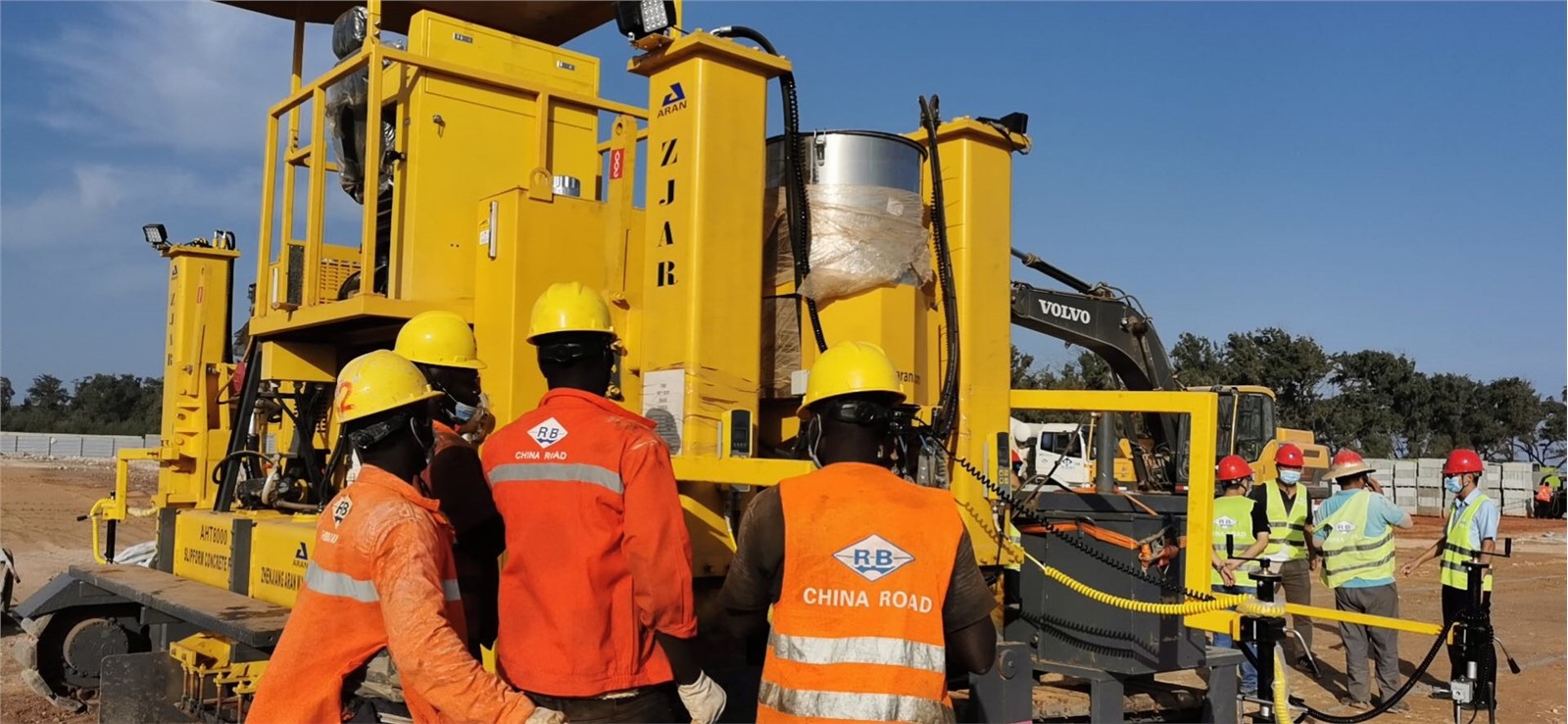

Bau in Afrika in Nigeria, Madagaskar, Senegal und Mauritius

Koordinierter Einbauvorgang, hohe Effizienz

Pflasterbau: Wenn Sie Hindernissen aus dem Weg gehen müssen, sind mehrere einfache Betonschalungen nötig, um die Neupflasterung abzuschließen.

TZwei Verlademöglichkeiten für den Seetransport:

Es müssen keine großen Teile, wie etwa die Raupenkette, entfernt werden; die gesamte Maschine wird in einem Flachcontainer geliefert; beim Transport zur Baustelle ist sie nach der Montage einiger Zubehörteile betriebsbereit, wie in der Abbildung oben gezeigt.

Zerlegen Sie die Raupenkette der gesamten Maschinenausrüstung in einzelne Kleinteile und legen Sie diese in den Container. Bei der Lieferung auf die Baustelle sind viele Montagearbeiten erforderlich, bevor mit der Konstruktion begonnen werden kann.

Beladung für Landtransport:

Verladung der Ware für den Landtransport: Den Fertiger auf den Plattformanhänger heben

Langstrecken-Straßentransport mit Pritschenanhänger

Fahren Sie den Fertiger vom seitlich angebrachten, speziellen Gehstützrahmen auf den Plattformanhänger.

ISO-Zertifizierung

CE-Zertifizierung

Kundendienst:

Durch Kooperation, Integration und Reorganisation verbessert die ARAN Company ihre technische Stärke umfassend und schafft einen neuen, bahnbrechenden Entwicklungsmechanismus.

Das Unternehmen ARAN wird dem Unternehmenskonzept „Wertschöpfung für Benutzer“ folgen und die Kernwettbewerbsfähigkeit des Unternehmens steigern, um ein neues Wachstum von Zhenjiang Aran Machinery Co., LTD zu erzielen.

Verpflichtung zum Kundendienst für Produkte

Der Hersteller garantiert die Qualität des Geräts für einen Zeitraum von 12 Monaten nach Zahlungseingang (ausgenommen normaler Verbrauch, Motorteile und Verbrauchsmaterialien). Während der Garantiezeit garantiert der Verkäufer den Betrieb des Geräts in vollem Umfang. Wenn während der Garantiezeit während des Betriebs des Geräts Qualitätsmängel oder Schäden auftreten, liefert der Verkäufer dem Benutzer dieselben Ersatzteile auf Kosten des Verkäufers per Luftfracht.

Nach dem Verkauf des Betonfertigers werden auf Wunsch des Endverbrauchers professionelle Servicetechniker von in- oder ausländischen mobilen Servicestationen kostenlos für 15 Tage zur Installation, Inbetriebnahme und technischen Schulung an den Einsatzort geschickt. Die Kosten für Hin- und Rückflug zur Einsatzstelle und die lokalen Transportkosten für professionelles Servicepersonal trägt der Benutzer. Wenn das Projekt des Käufers nach Abschluss der Inbetriebnahme und der technischen Schulung zusätzliche technische Dienstleistungen erfordert, wird der Verkäufer außerdem dafür sorgen, dass sein Servicetechniker den Aufenthalt verlängert oder den Einsatzort besucht.

Das Unternehmen wird weiterhin Produkte optimieren und Servicegarantien bieten. Nach Erhalt der Serviceanforderungsmitteilung des Käufers werden wir innerhalb von 24 Stunden eine schriftliche Antwort geben, die entsprechende Bearbeitungsmethode vorschlagen und die Teile so schnell wie möglich per Luftfracht oder Express an den Standort des Benutzers liefern, damit unsere Benutzer im Ausland lebenslangen technischen Service und Ersatzteilversorgung genießen können.

QualitätskontrollefürFertigungsprozessUndHerstellung

Getreu dem Grundsatz „Alles für den Benutzer“ bietet das Unternehmen maßgeschneiderte Dienstleistungen für die Ausrüstung entsprechend den Anforderungen des Benutzers. Basierend auf fortschrittlicher ausländischer Technologie, kombiniert mit den tatsächlichen Bedingungen des Straßenbaus im Inland, hat Zhenjiang Aran sein Produktdesign kontinuierlich verbessert und perfektioniert und eine Reihe von Produktgruppen für Straßenbeläge und Mischgeräte entwickelt. Inzwischen hat das Unternehmen auch die Fähigkeiten gemeistert, neue Arten von Straßenbauprodukten zu entwickeln. Mit seiner führenden Technologie, seinem Innovationsgeist, seiner zuverlässigen Qualität und seiner Servicegarantie vermarktet Zhenjiang Aran seine Produkte nun weltweit. In China, Afrika, Osteuropa, Indien, Lateinamerika, dem Nahen Osten, Russland und Südostasien trägt Zhenjiang Aran dazu bei, eine schöne Zukunft für die Welt aufzubauen.
